Chief CMA395 fekete szögállítható rögzítőelem
Beépített tetőtérben vagy katedrális mennyezet alatt a lejtés megnehezíti a vetítő felszerelését: a közvetlenül felcsavarozott tartó követné a tető dőlésszögét, és a kép ferdén jelenne meg. Ez a Chief szögállítható rögzítőlemez a mennyezet és a tartó hosszabbítóoszlopa közé kerül. Csuklós kialakításával kiegyenlíti a lejtést, és függőleges helyzetbe állítja az oszlopot, így a vetítő a mennyezet dőlésszögétől függetlenül vízszintes marad.
A mennyezet lejtését kiegyenlítő csukló
A rögzítőlemez két, csuklóval összekapcsolt részből áll. Az első egy lapos lemez, amely a ferde mennyezethez rögzül; a második a menetes csatlakozót tartja, amelybe az oszlop illeszkedik. A megfelelő szög beállítása után egy átmenő csavar és egy önzáró anya (amelynek nejlongyűrűje megakadályozza az idővel történő kilazulást) rögzíti a helyzetet. Az állítási tartomány -5° és +95° közötti, azaz 100°-os: a majdnem sík mennyezettől a meredek tetőig minden dőlésszöget lefed, egészen a függőleges falig, ha az oszlopot falról vagy nagyon meredek ferde felületről kell indítani. A néhány negatív fok a másik irányban enyhén lejtő mennyezet korrigálására szolgál.
1,5 hüvelykes NPT menetű csatlakozó
A csatlakozó 1,5 hüvelykes NPT menetű hosszabbítóoszlopokat fogad; ez az amerikai kúpos csőmenetszabvány, amelyet a Chief valamennyi fix és állítható oszlopán használ. A kúpos menet a becsavarás során egyre szorosabbá válik, így merev, holtjátékmentes kötést biztosít. Ezután egy hernyócsavar akadályozza meg az oszlop elfordulását, miután azt a vetítővászon felé állították. A rögzítőlemez a rögzítési rendszer három elemének csak egyike: szükség van hozzá egy, a belmagasságnak megfelelő hosszúságú hosszabbítóoszlopra, majd egy univerzális vagy egy adott modellhez készült Chief vetítőtartóra, amely az oszlop aljára csavarozható.
Három hosszúkás furat a pontos felszereléshez
A mennyezeti lemezen kerek furatok helyett három hosszúkás furat található. Ez a részlet a fúrás után vízszintes és függőleges eltolást tesz lehetővé, ami hasznos a vetítőnek a vászon tengelyéhez igazításához, újabb fúrás nélkül, ha a tiplik vagy a csavarok nem pontosan a tervezett helyre kerülnek. A rögzítőlemez fekete felületű acélból készül, és legfeljebb 227 kg terhelést bír el, ami messze meghaladja egy otthoni vetítő tömegét. A gyakorlatban a felszerelés teherbírását a mennyezeti rögzítések tartása korlátozza: a lemezt szerkezeti elembe (szarufába, szelemenbe, betonfödémbe) kell csavarozni, nem pedig egyszerű gipszkartonlapba. A 19 cm teljes hosszúságú, 11 cm magas és 8,6 cm széles elem a rögzítési pontnál is diszkrét marad.
Mellékelt csavarok és a felszerelés előkészítése
A doboz tartalmazza a csuklós rögzítőlemezt, a katedrális mennyezethez való lemezt, az oszlop csatlakozóegységét, a csuklócsavart az önzáró anyával és két alátéttel, a hernyócsavart, két gépcsavart és a meghúzáshoz szükséges imbuszkulcsot. A mennyezeti rögzítőelemek nem részei a csomagnak: ezeket a fogadófelület anyagának megfelelően kell kiválasztani (facsavarok a tetőszerkezethez, megfelelő tiplik a betonhoz). Fúrás előtt érdemes megmérni a lejtés pontos szögét, és meghatározni az objektív helyzetét a vetítővászonhoz képest, mert ez a pont határozza meg a rögzítőlemez helyét és a szükséges oszlophosszt.
Dokumentációk
Angol
Műszaki jellemzők
Szerkezet és kapacitás
- Anyag: alumínium
- Maximális terhelhetőség: 227 kg
- Dőlésszög tartomány: -5°-tól 95°-ig
Méretek és súly
- Hossz: 8,6 cm
- Magasság: 11,1 cm
- Mélység: 19,1 cm
- Súly: 2,72 kg
Gyakran ismételt kérdések
Elegendő a rögzítőlap egy projektor felszereléséhez?
Nem. A mennyezet és egy 1,5 hüvelykes NPT menettel rendelkező hosszabbító oszlop közötti csatlakozóelemként szolgál. Ehhez hozzá kell adni az oszlopot, majd egy projektortartót, amely a készülék aljára rögzíthető. A Chief ezt a három elemet külön-külön vagy készletben kínálja.
Milyen hosszúságú oszlopot válasszunk ferde mennyezet alá?
A hosszúság a rögzítési pont magasságától és az objektív vászonhoz viszonyított szükséges helyzetétől függ, ami fejjel lefelé felszerelt projektor esetén általában a kép felső szélének magasságában van. Ferde mennyezet alatt a rögzítési pont magassága attól függően változik, hogy hová rögzítik a szerelőlapot: ezért célszerű pontosan a kiválasztott helyen mérni. Az állítható tartóoszlop néhány centiméternyi korrekciót tesz lehetővé, ha a mérés nem tökéletes.
A rögzítőlap lehetővé teszi a kép tájolásának beállítását?
A lejtést csak egy síkban, a csukló síkjában kompenzálja, hogy az oszlop függőlegesen álljon. A képernyő felé történő tájolás az oszlop elforgatásával állítható be a szorítócsavar meghúzása előtt, a finombeállítás (a projektor döntése, elforgatása, hossztengely körüli billentése) pedig a projektortartón végezhető el.
Használható sík mennyezeten?
Igen, a beállítási tartomány magában foglalja a 0°-ot, és a néhány negatív fok lehetővé teszi az enyhén ferde mennyezet korrigálását. Tökéletesen vízszintes mennyezet esetén elegendő egy fix mennyezeti rögzítőlap, amely kompaktabb felszerelést tesz lehetővé.
Rögzíthető a szerelőlap gipszkartonra?
Kerülni kell, hogy kizárólag a gipszburkolathoz rögzítsék. A lemezt a tetőszerkezethez (szarufához, szelemenhez) vagy betonfödémhez kell csavarozni, az alapfelülethez megfelelően méretezett rögzítőelemekkel. Ha nincs szerkezeti elem a megfelelő helyen, a mennyezet fölött két szarufa közé rögzített keresztgerenda szilárd rögzítési pontot biztosít.
Kompatibilis más márkák álló hangfalaival?
Bármilyen 1,5 hüvelykes NPT menettel rendelkező csőre vagy tartozékra rácsavarható. A más tartókon gyakori, egymásba illeszthető vagy metrikus menetes csövek nem kompatibilisek vele.
Létezik fehér változat?

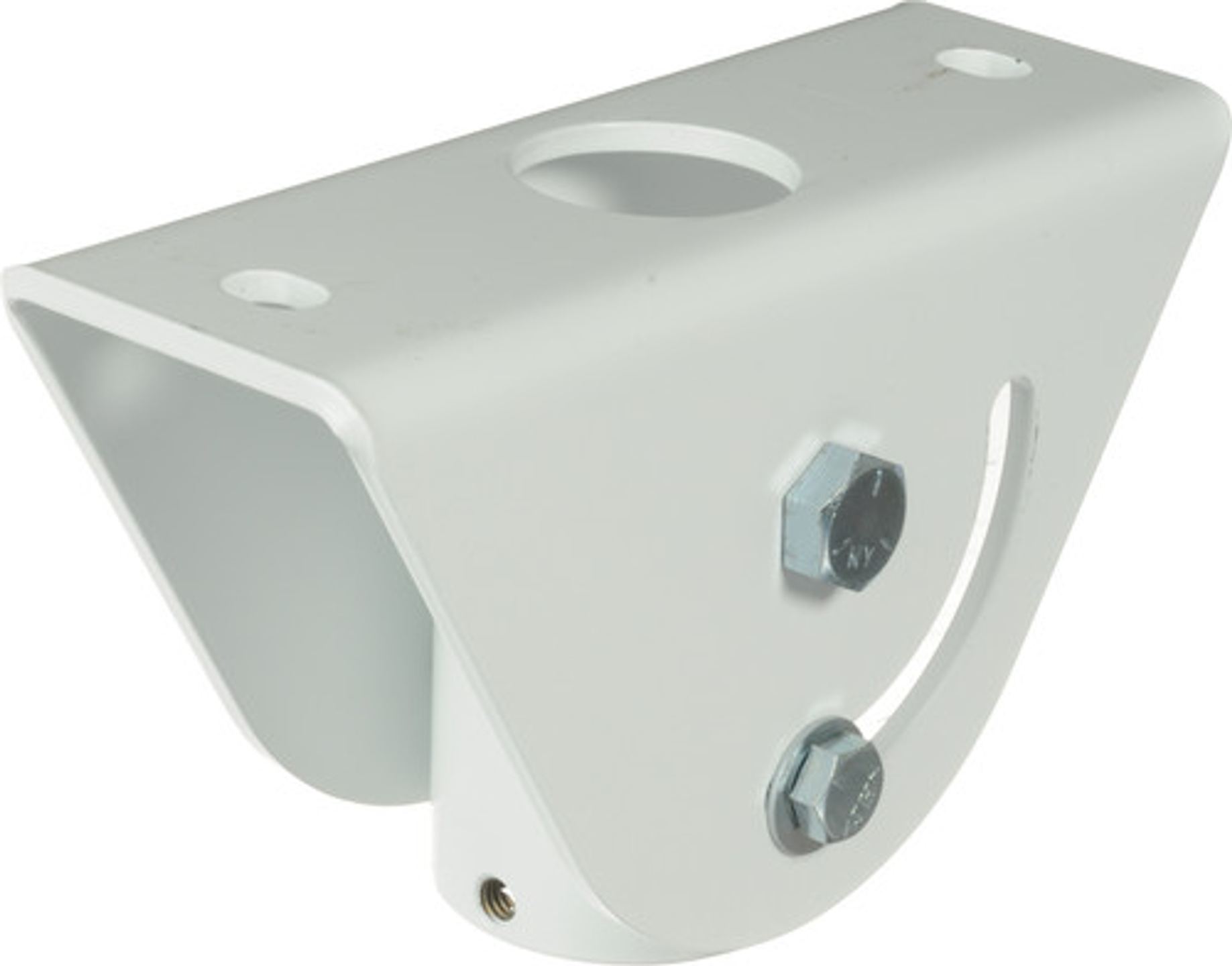

Igen, a Chief ezt a szerelőlapot fehér kivitelben is kínálja CMA395W típusszámmal, azonos jellemzőkkel és állítási tartománnyal. A fehér jobban beleolvad a világos mennyezetbe, a fekete pedig a sötét falú, külön erre a célra kialakított helyiségbe.
