Michell Engineering Apollo

Az Apollo phono-előerősítő a Michell Engineering visszatérését jelzi az elektronika világába több mint két évtized kihagyás után. Két külön modulra tervezve, dedikált Muse tápegységgel, a készlet kifinomult műszaki megoldást kínál MM és MC phonojelek erősítésére. Öt, 40 dB-től 73 dB-ig terjedő erősítési szinttel és ±0,1 dB-re kalibrált RIAA-görbével az Apollo azoknak a lemezjátszó-használóknak szól, akik széleskörű kompatibilitást keresnek különböző hangszedőtípusokkal.

Teljesen újragondolt mechanikai és elektromos kialakítás

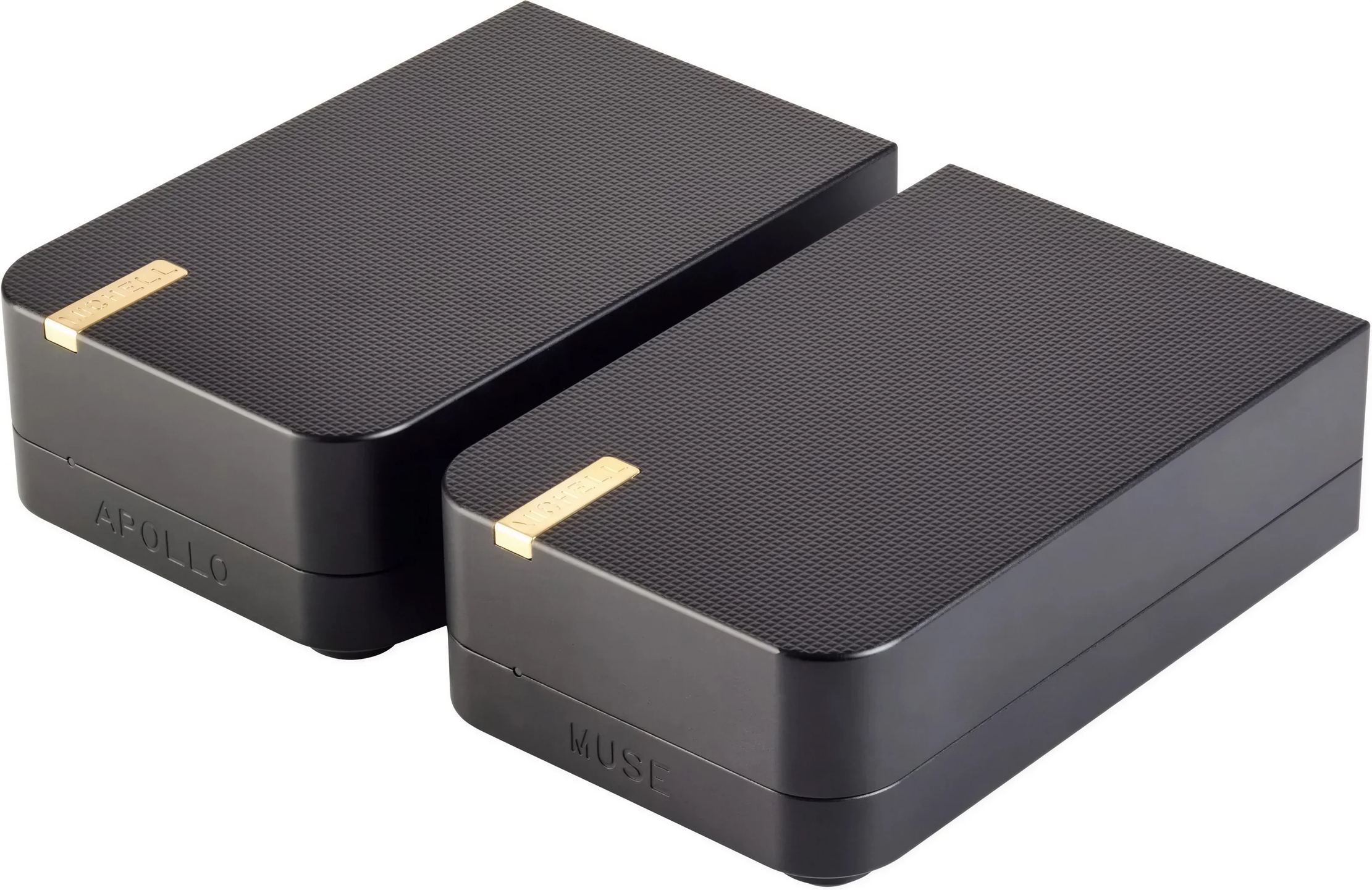

Az Apollo és a Muse tömör, megmunkált alumínium konstrukciót kapott, két különálló, kagylóformájú házban. Ez a kialakítás nem pusztán esztétikai: minden ház Faraday-kalitkaként működik, blokkolva a külső elektromágneses zavarokat, miközben megakadályozza, hogy a tápegység szórt emissziói eljussanak az előerősítő érzékeny áramköreihez.

A lábak közvetlenül a tömör alumíniumból vannak kimunkálva, hogy maximalizálják a merevséget és a tömeget az érintkezési ponton. Ez a megközelítés eltér a hagyományos, utólag rögzített lábaktól, és hozzájárul az összeállítás mechanikai stabilitásához. A Michell nevet viselő, sárgaréz emblémák jellegzetes vizuális részletet adnak, míg a diszkrét fehér LED-ek leváltják a kortárs készülékeken gyakran bírált, erős kék jelzőfényeket.

A felső felület dombornyomott mintázatát, amelyet eredetileg a Trichord fejlesztett, a Michell dolgozta át kifinomultabb kivitelre. A gyártás teljes egészében az Egyesült Királyságban történik, megőrizve a vállalat több mint ötven éve fennálló helyi gyártási hagyományát.

Technológiák és áramkörök: az analóg szakértelem szövetsége

Az Apollo műszaki magja több, a professzionális mikrofon-erősítés területéről átvett innováción alapul. Az A osztályú előerősítők THAT Corporation 1512 integrált áramköröket használnak, amelyeket kifejezetten rendkívül alacsony szintű jelek minimális zajjal történő feldolgozására terveztek. A következő fokozatok Texas Instruments Burr-Brown OPA1656-okat alkalmaznak, audioalkalmazásokra optimalizálva.

A passzív RIAA-korrekció diszkrét alkatrészhálózattal valósul meg, minden kondenzátort egyenként mérnek, majd kézzel párosítanak a tökéletes csatornaegyensúly biztosítása érdekében. Ez a kézműves megközelítés ±0,1 dB pontosságot tesz lehetővé a 20 Hz–20 kHz válaszgörbén, meghaladva az iparági szokásos szabványokat.

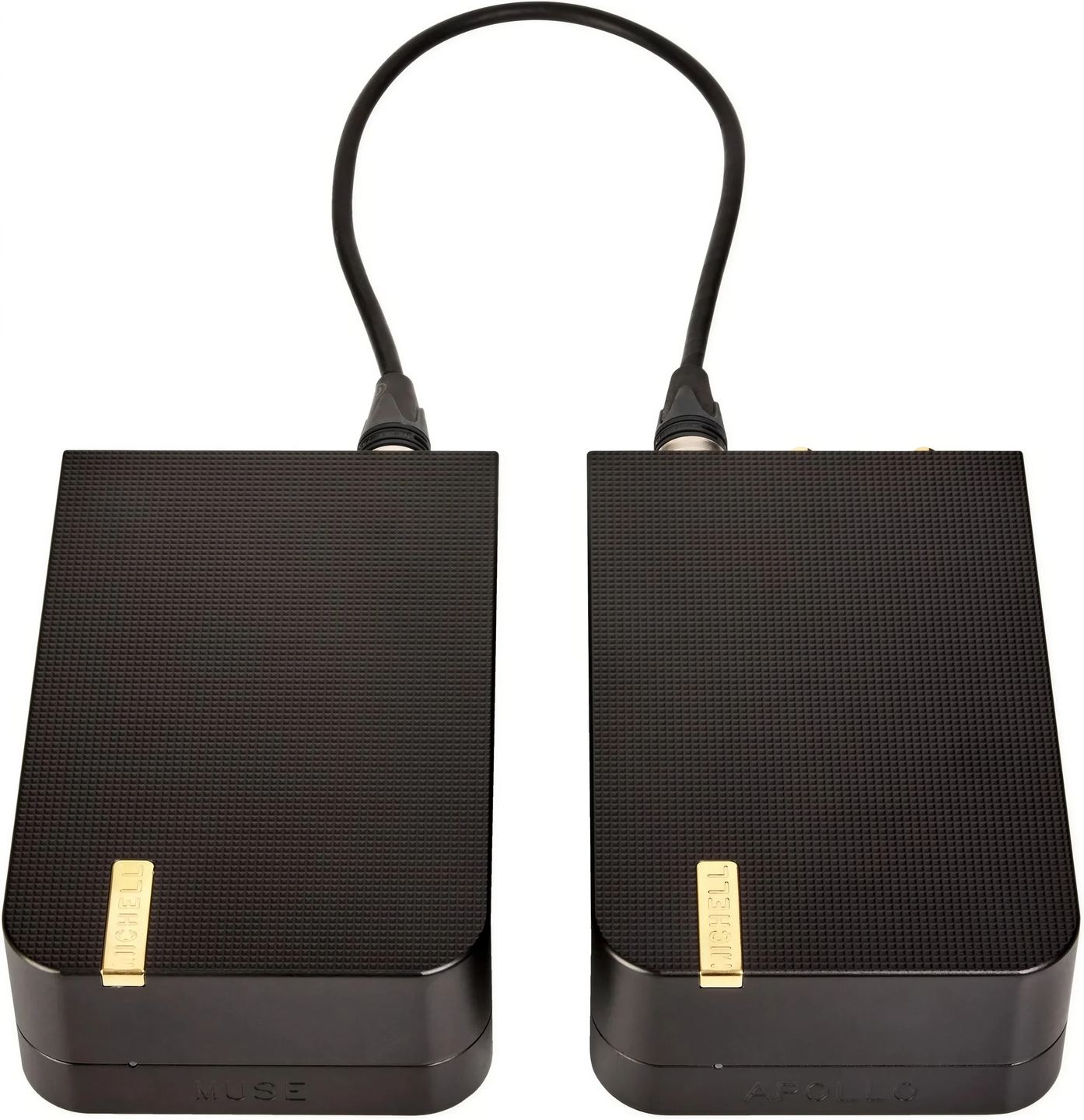

A Muse tápegység kapszulázott toroid transzformátort integrál, alacsony mágneses szórású tulajdonságai miatt választva. A diszkrét egyenirányító diódák kapacitás-sokszorozó áramkört táplálnak, amelyet nagy teljesítményű feszültségszabályzók követnek. A rendszer ±24 V egyenfeszültséget állít elő, amelyet a The Chord Company által gyártott, saját szabványú kábelen keresztül juttat el az Apollóhoz. Ez a kábel ezüstözött OFC réz vezetőket, FEP (fluor-etilén-propilén) szigetelést és többrétegű alumínium/Mylar árnyékolást használ, a csatlakozók pedig ChorAlloy ötvözetű bevonatú XLR-ek.

Az Apollo belső, kiegészítő szabályozást is tartalmaz, kettős szűrőgátat létrehozva. Minden erősítőfokozat saját, lokálisan szabályozott tápegységgel rendelkezik, minimalizálva az áramkörök közötti kölcsönhatásokat, és nagyon alacsony tápegység-impedanciát fenntartva a teljes audiospektrumban.

Rugalmas konfiguráció és széleskörű kompatibilitás

Az Apollo öt választható erősítési szintet kínál: 40 dB a standard, 5 mV és nagyobb kimenetű MM hangszedőkhöz, 50 dB az alacsonyabb kimenetű (2–3 mV) MM-ekhez, 60 dB a közepes kimenetű (0,4–0,6 mV) MC-khez, 68 dB az alacsony kimenetű (0,25–0,4 mV) MC-khez, és 73 dB a nagyon alacsony kimenetű (0,05–0,25 mV) MC-khez. Független mérések szerint ezek az értékek enyhén alulbecsültek, a gyakorlatban a specifikáltnál valamivel nagyobb erősítést nyújtva.

A választható terhelőellenállások: 33 Ω, 100 Ω, 430 Ω, 1 kΩ és 47 kΩ, lefedve a piacon elérhető hangszedők szinte teljes körének igényeit. A bemeneti kapacitás minden beállításnál 100 pF, ami korlátozhatja bizonyos, különleges MM hangszedők magasfrekvenciás válaszának finomhangolási lehetőségeit.

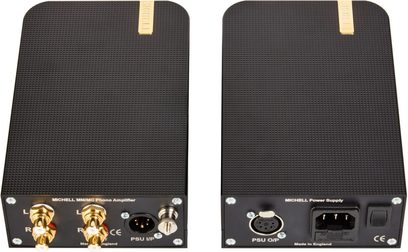

A beállítások a készülék alján, egy mágneses fedél mögött elhelyezett DIP-kapcsolókon keresztül történnek. A Michell speciális eszközt biztosít ezeknek az apró kapcsolóknak a kezeléséhez, és az opciók kontrasztos színnel közvetlenül a készülék aljára vannak szitázva az egyszerű leolvashatóság érdekében. A csatlakoztatás alapvető, de minőségi: két pár, aszimmetrikus RCA aljzat a bemenethez és a kimenethez, plusz egy masszív földcsatlakozó. Kiegyensúlyozott XLR kimenet nincs, mivel az Apollót háztartási, nem pedig professzionális rendszerekbe szánták.

Műszaki jellemzők

Hangteljesítmény

• Nagy hűségű hang: A osztályú erősítőfokozatok a tiszta, természetes hangzásért
• Rendkívül pontos RIAA-görbe: ± 0,1 dB 20 Hz–20 kHz között
• MUSE tápegység: alacsony zajú toroid transzformátor, kettős szűrés és precíziós szabályozás
• Kézzel párosított alkatrészek a tökéletes bal/jobb egyensúlyért
• Tömör alumínium ház: védi az RF-zavaroktól és csökkenti a rezgéseket

Erősítési és terhelési beállítások

• Elérhető erősítések:
  • MM: 5 mV+ / 40 dB
  • MM Low: 2–3 mV / 50 dB
  • MC: 0,4–0,6 mV / 60 dB
  • MC Low: 0,25–0,4 mV / 68 dB
  • Nagyon alacsony MC: 0,05–0,25 mV / 73 dB
• Elérhető terhelések:
  • Ellenállások: 47 kΩ, 33 Ω, 100 Ω, 430 Ω, 1 kΩ
  • Bemeneti kapacitás: 100 pF (minden terhelésnél)

Műszaki specifikációk

• THD: < 0,01%
• THD+N: -104 dB
• SINAD: > 104 dB
• Hálózati táplálás: 100–240 V (50/60 Hz)
• DC feszültség: +24 V és -24 V
• Fogyasztás: 5 W

Méretek és tömeg

• Egy egység: 115 x 280 x 60 mm
• Teljes tömeg (2 egység): 3 kg
• Csomagolás: 480 x 400 x 110 mm
• Szállítási tömeg: 4,7 kg

Csatlakozók és kábelezés

• Ezüstözött OFC réz vezetők
• FEP szigetelés + nagy sűrűségű árnyékolás
• ChorAlloy bevonatú XLR csatlakozók a tökéletes jelintegritásért
